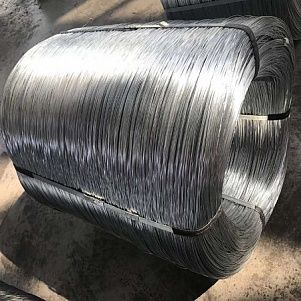

Проволока стальная луженая бандажная ГОСТ 9124 - 85

Проволока стальная луженая бандажная ГОСТ 9124 предназначена для изготовления бандажей роторов электрических машин.

Роторы или якори с функцией ротора, являющиеся важным узлом электрических машин, имеют пазовую обмотку. Для закрепления обмотки, и обеспечения противостояния центробежным силам, производят бандаж, удерживающий провода при вращении. Самым распространенным способом является бандажировка с применением специальной проволоки. Группа Компаний МеталлЭнергоХолдинг предоставляет экономически выгодною возможность – купить по цене производителя, проволоку стальную, луженую, бандажную, произведенную по техническим условиям ГОСТ 9124-85.

Виды проволоки

В зависимости от требований к индукции электрической машины или аппарата применяют проволоку:

· относящуюся к магнитному классу – обозначение М, с диаметром сечения: от 1,0 до 3 мм, из углеродистых сталей: 70, 65, 60, 55, 50;

· класса Н, немагнитную – размер диаметра: от 0,5 до 3,0 мм, из стального хромоникелемарганцовистого сплава 20Х12Н12Г6.

Приема-сдаточные мероприятия проволоки класса М включают испытания на max относительную магнитную проницаемость. Изделия класса Н не испытывают на этот показатель, так как его значение при напряженности поля в 79577,5 А/м не превышает 1,1. Немагнитные характеристики обеспечены химическим составом металла.

Проволока бандажная производится с луженой оловом поверхностью. Это обеспечивает защиту от коррозии и технологичность к пайке.

Параметры

Производимая проволока имеет нормируемые допуски по отклонениям от номинального размера диаметра.

Таблица 1. Основные параметры и справочная информация проволока луженная бандажная

Размеры диаметра сечения, мм Допустимые отклонения размер, мм Площадь сечения, мм² Расчетная масса отрезка 1000 м проволоки, кг
0,5

±3

0,196 1,54
0,6 0,283 2,22
0,8 0,503 3,95
1 0,785 6,17
1,2

±4

1,13 8,87
1,5 1,77 13,80
1,6 2,01 15,80
2

±5

3,14 24,70
2,5 4,91 38,50
3 7,07 55,50

Проволоку производят в мотках, состоящих из одного отрезка. ГОСТ 9124 устанавливает минимально выпускаемую массу мотка: 3 кг для проволоки диаметром 0,5 и 0,6 мм, 5 кг для 0,8 и 1,0 мм, 10 кг – изделия 1,2 – 1,6 мм, 15 кг – 2 мм и более.

Требования к механическим свойствам

Бандаж накладывают с помощью специального оборудования. В зависимости от характеристик электрической машины создается натяжение бандажного укрепления, которое имеет расчетную величину. В зависимости от натяжения и создаваемых вращением напряжений подбирают проволоку с соответствующими механическими свойствами. Для определения способности проволоки к пластическим деформациям, ее испытывают на растяжение и разрыв с узлом, на перегибы, и скручивание.

Таблица 2. Значения механических свойств, подтверждаемых протоколом испытаний (не менее)

Диаметры изделий, мм Показатель временного сопротивления разрыву, Н/мм² Количество перегибов Количество скручиваний образца длиной 200 мм, на 360°

Класс М

0,5; 0,6

1770

25

0,8 7
1 6 20
1,2 10 15
1,5

1670

7 12
1,6 11 10
2 8 8
2,5 10

5

3 1570 3

Класс Н

1

1470

4

2

1,2 5
1,5 4
1,6 6
2

4

2.5 1420
3 1370 2

Купить, цена от завода производителя проволока ГОСТ 9124

Купить в компании МеталлЭнергоХолдинг проволоку бандажную, луженую качественным оловом, ГОСТ 9124-85 – можно мотками из отрезков согласованной длины. Компания реализует проволочные изделия для бандажа обмоток электрических машин, отвечающие международным стандартам качества, по невысоким ценам. К каждой партии прилагаются сертификаты соответствия, протоколы испытаний и результаты контроля химического состава. Получить ответы на вопросы о цене, способе оплаты и доставке можно, сделав звонок по номеру телефона компании, расположенного на нашем сайте. Удобный способ – заказать расчет стоимости в онлайн-форме. Принимаем заявки и согласуем условия договора купли-продажи по электронной почте.
