Фасонный прокат

Фасонный прокат из углеродистых и низколегированных сталей

Фасонный прокат, изготовленный по нормативам ГОСТ 27772 и других НТД, предназначен для создания металлоконструкций в строительной отрасли, судостроении, прочем машиностроении. В эту категорию металлопроката входят швеллер, двутавры, угловая сталь, а также рельсы. В строительстве при помощи металлопрофилей усиливают несущие элементы мостовых конструкций, каркасных и большепролетных сооружений. В машиностроительной отрасли уголки, швеллеры и двутавровые балки применяются для создания каркасов и рам спецтехники, сельскохозяйственных машин, горно-добывающего оборудования.


Где используется и сортамент фасонного металлопроката

Популярность стальных швеллеров, двутавровых балок и уголков обусловлена отличными потребительскими качествами профилей данной группы. Большой выбор наименований и типоразмеров позволяет подобрать полуфабрикат для реализации проекта любой сложности. К преимуществам фасонного проката относится механическая прочность и точность изготовления. Идеальная геометрия позволяет достичь максимально плотного примыкания элементов конструкции между собой, а дополнительные ребра жесткости обеспечивают устойчивость сооружения.

Эксплуатационные свойства горячекатаного фасонного металлопроката для строительных объектов:

  • способность сохранять первоначальные параметры при длительных вибрационных и ударных нагрузках;
  • устойчивость к высоким статическим и динамическим нагрузкам;
  • длительный эксплуатационный ресурс;
  • большой запас прочности;
  • износостойкость.

Немаловажным является и невысокая металлоемкость фасонного проката. Она уменьшает себестоимость металлоизделий, снижает нагрузку на несущие элементы и основание возводимого объекта. Кроме того, профили из строительных сталей отличает невосприимчивость к воздействию атмосферных явлений — осадков и сезонных перепадов температуры.

Виды фасонного и сортового проката (с сечением сложной формы)

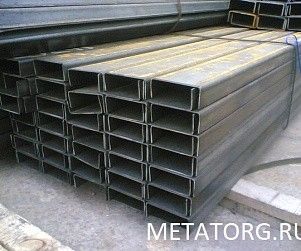

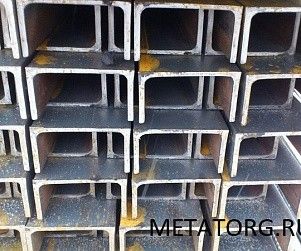

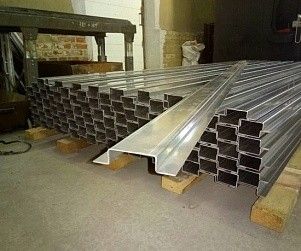

Швеллер — это стальной профиль П-образным поперечным сечением, который классифицируют:

  • по линейным размерам — высоте, ширине и толщине полки, толщине стенки;
  • сериям — облегченные (Л), экономичные (Э), специальные (С);
  • точности изготовления — повышенная (Б) и обычная (В);
  • соотношению полок — равнополочные и неравнополочные;
  • уклону внутренних граней полок — П и У.

Горячекатаный швеллер выпускается длиной от 2 до 12 метров. По индивидуальному заказу возможно изготовление стальных профилей нестандартной длины, а также, согласно ГОСТ 27772 — методом гибки. Размерные параметры представлены в таблице ниже, основные сферы применения проката — производство автомобилей, железнодорожных вагонов, а также строительство зданий, мостов, эстакад.

Размеры и масса, вес швеллер ГОСТ 8240 П-образного сечения

Параметр

Значение

Ширина полки 32—115 мм
Высота от 50 до 400 мм
Максимальная толщина стенки 8 мм
Максимальная толщина полки 13,5 мм
Вес одного метра от 4,84 до 48,3 кг (зависит от геометрических параметров)

Балка двутавровая ГОСТ 27772 и тд представляет собой металлопрофиль с Н-образной формой сечения — в основе ее классификации:

  • точность изготовления — высокая (А), повышенная (Б) и обычная (В);
  • геометрические параметры — высота профиля, ширина и толщина полки;
  • соотношение размеров — нормальные (Б), широкополочные (Ш), колонные (К), специальные (С);
  • длина — мерная, кратная мерной, немерная.

Основным назначением горячекатаного двутавра является прием нагрузки и ее равномерное распределение на несущие элементы сооружения. Этот вид фасонного проката обладает высокой прочностью и способностью отрабатывать большие осевые нагрузки. Его используют для получения жестких и устойчивых конструкций. За счет конструктивных особенностей балки Н-образного сечения показывают отличные результаты по жесткости.


Важно знать о сортаменте и массе стальных двутавров:

  • стандартная длина балки находится в диапазоне от 6 до 24 м;
  • при оформлении заказа на поставку стоимость указывается для небольших объемов за метр погонный, для оптовых партий — за тонну;
  • для определения, сколько метров в тонне Н-образной балки, используют таблицы или калькуляторы металлопроката.

Направления применения стального двутавра — возведение высотных зданий и объектов промышленного назначения, обустройство кровли, усиление межэтажных перекрытий и колонн. Металлопрофиль используют для создания подвесных дорог и крановых эстакад на производстве и строительных площадках, строительства мостовых конструкций, эстакад, лестничных маршей и подземных тоннелей, армирования стволов шахт.

Рельсы, изготовленные из конструкционных и специальных марок стали, предназначаются для создания наземных путей и подвесных дорог и разделяются по следующим параметрам:

  • назначению — общего и специального назначения, износостойкие (ИК), низкотемпературные (НН), для скоростного (СС) и высокоскоростного (ВС) движения;
  • способу выплавки стали — конвертерный (К) или в электропечах (Э);
  • наличию и способу температурной обработки — закаленные, термоупрочненные, без дополнительной обработки;
  • классу точности — X и Y;
  • классу прямолинейности — А, В, С;
  • качеству поверхности — Е и Р;
  • наличию технологических отверстий — с болтовыми отверстиями, без отверстий.

Данный вид фасонного металлопроката используют в строительстве и ремонте железнодорожных путей, прокладке подкрановых дорог на стройплощадках и промышленных цехах.

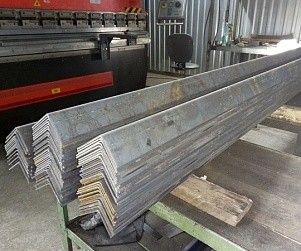

Горячекатаные уголки делятся на два вида — равнополочные и неравнополочные. Оба типа представляют собой универсальные профили с превосходными физико-механическими характеристиками.

Характеристики угловой стали ( равнополочной и неравнополочной ГОСТ 8509 и ГОСТ 8510 )

Показатель

Значение

Ширина полки для профиля

с одинаковой шириной полок от 20 до 250 мм,
с разной шириной полок от 25 до 200 мм
Толщина металла для профиля с одинаковой шириной полок 3—25 мм
с разной шириной полок 3—16 мм

Длина проката

от 4 до 12 м

Вес 1 метра

от 0,89 до 128,5 кг — зависит от толщины стали

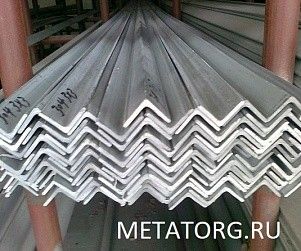

Уголки с оцинковкой и без дополнительного покрытия широко применяются для усиления несущих конструкций в строительстве высотных зданий и сооружений, эксплуатирующихся в режиме больших нагрузок. Их используют в вагоностроении, производстве промышленного оборудования и тяжелой техники. Геометрия горячекатаного уголка высоко ценится в строительных и отделочных работах. С его помощью формируют внутренние и внешние углы, откосы, перемычки оконных и дверных проемов.

Производство фасонного проката для строительных стальных конструкций ГОСТ 27772

Технология изготовления стальных профилей для металлоконструкций со сварными и другими соединениями

В качестве сырья для выпуска фасонного проката согласно ГОСТ 27772 применяют специальную строительную сталь. Ее отличает гарантия свариваемости; помимо сварки для соединения элементов каркасов и рам применяются болтовые и клепаные крепежи. Сплавы перечислены в таблице ниже.

Одним из ценных качеств стали химсостава ГОСТ 27772 по является то, что для изменения свойств металла достаточно очень небольших по массе добавок других веществ. Помимо химического состава на свойства конечного влияет способ производства проката.

Марки и наименования (классы прочности) стали для выпуска проката по ГОСТ 27772

Марки стали

Комментарий, свариваемость

Типовые марки

углеродистые Ст3 (Ст3сп, Ст3пс, Ст3кп) Профили из углеродистой стали особенно хорошо поддаются всем видам сварки, что позволяет широко использовать их для сварных конструкций.
низколегированная 09Г2С Легированием стали получают профили с нужными физико-механическими свойствами. Введение в состав кремния, марганца, никеля и хрома наделяет балки прочностью, твердостью, упругостью, стойкостью к внешним воздействиям.

Классы прочности

С235, С245, С255, С275, 285, С345, С345К, С375 По химическому составу соответствуют углеродистым либо легированным маркам (в зависимости от конкретного класса).

Горячекатаные двутавры, стальные уголки, швеллеры и рельсы производятся по одной технологии:

  1. Стальную заготовку разогревают до температуры рекристаллизации металла, после чего отправляют на прокатный стан.
  2. Под воздействием вращающихся валков из прямоугольного блюма формируется профиль с определенными геометрическими параметрами и заданной формой.
  3. Металлопрофили режут на отрезки стандартной длины и охлаждают.
  4. Для улучшения физико-механических свойств продукция может подвергаться дополнительной обработке — закалке и отжигу. Термообработанная сталь приобретает повышенную прочность и твердость.

Горячее цинкование на фасонный прокат по ГОСТ 9.307 (горячей прокатки и гнутых)

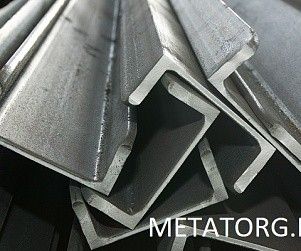

Чтобы улучшить стойкость горячекатаного фасонного металлопроката к ржавлению и продлить срок службы, его подвергают цинкованию. Оцинкованные швеллеры, уголки и двутавровые балки применяют для работы в условиях воздействия повышенной влажности и агрессивных сред.

Нанесение цинка на поверхности фасонного проката из горячекатаной листовой стали выполняется несколькими методами:

  • посредством горячего и холодного цинкования,
  • гальваническим и термодиффузионным методом,
  • газотермическим напылением.

Выбор технологии для создания защитного покрытия связан с назначением металлопроката, эксплуатационными условиями применения. К наиболее распространенным способам нанесения цинка относятся горячее и гальваническое цинкование.

При горячем методе металлопрокат очищают от окалины, обезжиривают и протравливают кислотой. После первичной подготовки швеллер, балку или уголок промывают, чтобы удалить следы кислотных растворов, флюсуют и отправляют на просушку. Чтобы получить равномерный защитный слой, полуфабрикаты помещают в специальную емкость с расплавленным цинком, который имеет температуру +450 °C. После погружения на поверхности формируется тонкий слой цинка. Толщина покрытия горячеоцинкованного фасонного металлопроката зависит от времени нахождения профиля в расплаве и количества погружений. После того как металл извлекается из ванны, его обрабатывают струей воздуха под большим давлением. Это позволяет просушить сталь и удалить с ее поверхности лишний цинк.

При помощи гальванического цинкования получают прочные покрытия с однородным слоем цинка. Преимуществом этой технологии является высокое качество обработанной поверхности.

Нанесение цинка на фасонный прокат гальваникой (электрохимическим способом) осуществляется в следующем порядке:

  • Металлопрокат вместе с цинковыми пластинами помещают в раствор электролита и подключают источнику электрического тока.
  • Разность электрических потенциалов вызывает растворение пластин в электролите.
  • Молекулы цинка оседают на поверхности металла и формируют на ней однородный защитный слой.

Электрохимический способ позволяет контролировать толщину наносимого слоя. Покрытие, созданное путем химической реакции, обладает высокой прочностью и отличной адгезией к основному металлу.
